多點在線塵埃粒子計數器MODBUS通信協議使用說明
發布時間：
2023-08-04 11:36
多點在線塵埃粒子計數器MODBUS通信協議使用說明
附件1 MODBUS通信說明書
一、寄存器描述
|
寄存器 |
數據類型 |
描述 |
|
40060 |
Integer |
儀表的當前地址 0-250 |
|
40001 |
Integer |
計數器的周期，以秒為單位 |
|
40002 |
Integer |
延時，最大值為0-255，以秒為單位 |
|
40003 |
Integer |
啟停儀表（設置1，啟動儀表；0：停止儀表）或者讀取儀表的運行狀態(1:啟動，0：停止) |
|
40004 |
Integer |
0.3um 周期數據 粒徑通道1 低位 |
|
40005 |
Integer |
0.3um 周期數據 粒徑通道1 高位 |
|
40006 |
Integer |
0.5um 周期數據 粒徑通道2 低位 |
|
40007 |
Integer |
0.5um 周期數據 粒徑通道2 高位 |
|
40008 |
Integer |
1.0um 周期數據 粒徑通道3 低位 |
|
40009 |
Integer |
1.0um 周期數據 粒徑通道3 高位 |
|
40010 |
Integer |
3.0um 周期數據 粒徑通道4 低位 |
|
40011 |
Integer |
3.0um 周期數據 粒徑通道4 高位 |
|
40012 |
Integer |
5.0um 周期數據 粒徑通道5 低位 |
|
40013 |
Integer |
5.0um 周期數據 粒徑通道5 高位 |
|
40014 |
Integer |
10.0um 周期數據 粒徑通道6 低位 |
|
40015 |
Integer |
10.0um 周期數據 粒徑通道6 高位 |
|
40016 |
Integer |
流量數據 |
|
40018 |
Integer |
濕度數據 |
|
40020 |
Integer |
溫度數據 |
|
40022 |
Integer |
備用 |
|
40024 |
Integer |
備用 |
|
40042 |
Integer |
備用 |
|
40043 |
Integer |
備用 |
|
40044 |
Integer |
備用 |
|
40045 |
Integer |
備用 |
|
40046 |
Integer |
備用 |
|
40047 |
Integer |
備用 |
|
40070 |
Integer |
0.3um 觀察數據 粒徑通道1 低位 |
|
40071 |
Integer |
0.3um 觀察數據 粒徑通道1 高位 |
|
40072 |
Integer |
0.5um 觀察數據 粒徑通道2 低位 |
|
40073 |
Integer |
0.5um 觀察數據 粒徑通道2 高位 |
|
40074 |
Integer |
1.0um 觀察數據 粒徑通道3 低位 |
|
40075 |
Integer |
1.0um 觀察數據 粒徑通道3 高位 |
|
40076 |
Integer |
3.0um 觀察數據 粒徑通道4 低位 |
|
40077 |
Integer |
1.0um 觀察數據 粒徑通道4 高位 |
|
40078 |
Integer |
5.0um 觀察數據 粒徑通道5 低位 |
|
40079 |
Integer |
5.0um 觀察數據 粒徑通道5 高位 |
|
40080 |
Integer |
10.0um 觀察數據 粒徑通道6 低位 |
|
40081 |
Integer |
10.0um 觀察數據 粒徑通道6 高位 |
特別注明：地址>250用于廣播地址，只要用于以后幾種情況
- 整個總線上只有一個儀表的情況
此時可以設置當前的儀表的通信地址
- 對整個總線上的所有的儀表進行啟動或者停止
如果總線上有多個儀表，在總線上用0地址設置地址（40060號寄存器）是，會造成總線上所有儀表的地址相同，以后通信無法正確識別某個儀表，造成整個系統的故障。
二、 儀表支持的MODBUS指令
|
功能碼 |
作用 |
說明 |
|
03 |
讀取保持寄存器（16位寄存器） |
讀取一個或者多個保持寄存器 |
|
06 |
寫單個16位寄存器 |
設置某個保持寄存器的當前值 |
|
16 |
寫多個16位寄存器 |
設置一個或者多個保持寄存器 |

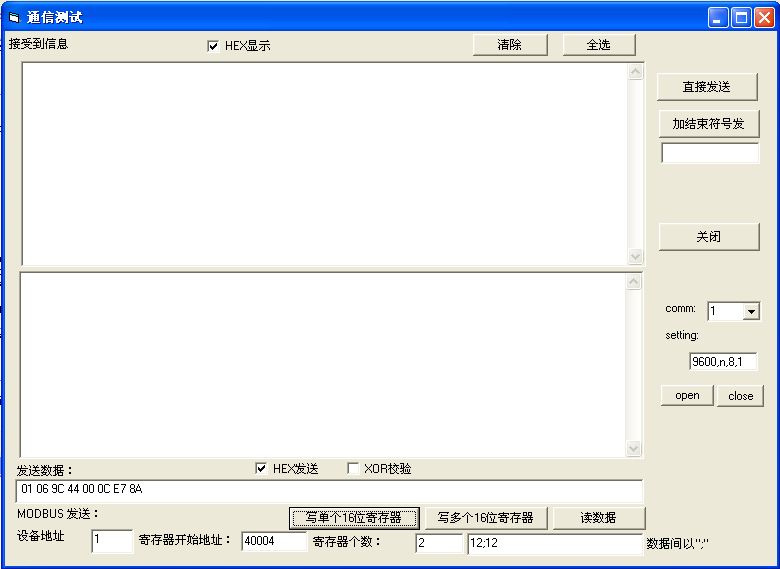

三、測試工具的使用
如上圖，將HEX顯示，HEX發送選上。
1、【寫單個地址16位寄存器】 ：必須填寫設備地址，寄存器地址，寄存器個數為1，同時輸入數據，按下【寫單個地址16位寄存器】將完成對儀表指定的保持寄存器的設置
例如：設置某個儀表的地址（注意設置儀表地址時，總線上同時只能連接一臺儀表）
設備地址：0
寄存器開始地址：40060
寄存器個數：1
數據：5
按下【寫單個地址16位寄存器】后，將當前總線的儀表的通信地址設置為5；同時接受到信息部分返回儀表的回執指令
2、【讀數據】：讀保持寄存器的數據，必須填寫設備地址，寄存器地址，寄存器個數
譬如要讀地址為5的計數器的0.3um的周期數據。
設備地址：5
寄存器開始地址：40004
寄存器個數：1
按下【讀數據】后，5號地址的儀表將計數器中0.3um顆粒數的低16位數據上傳到接受到的信息部分
